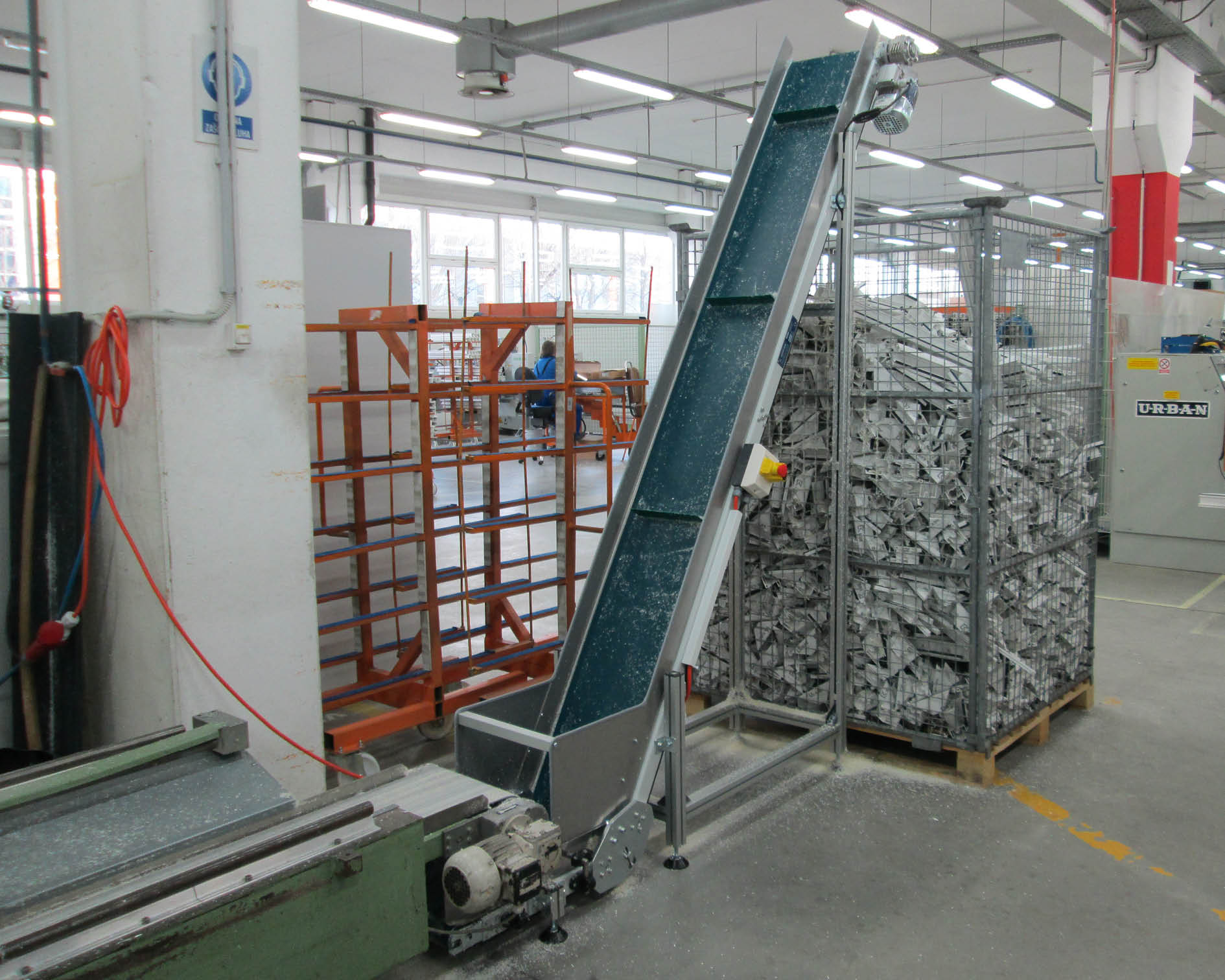

DVOKRAKI TRAČNI TRANSPORTER (559)

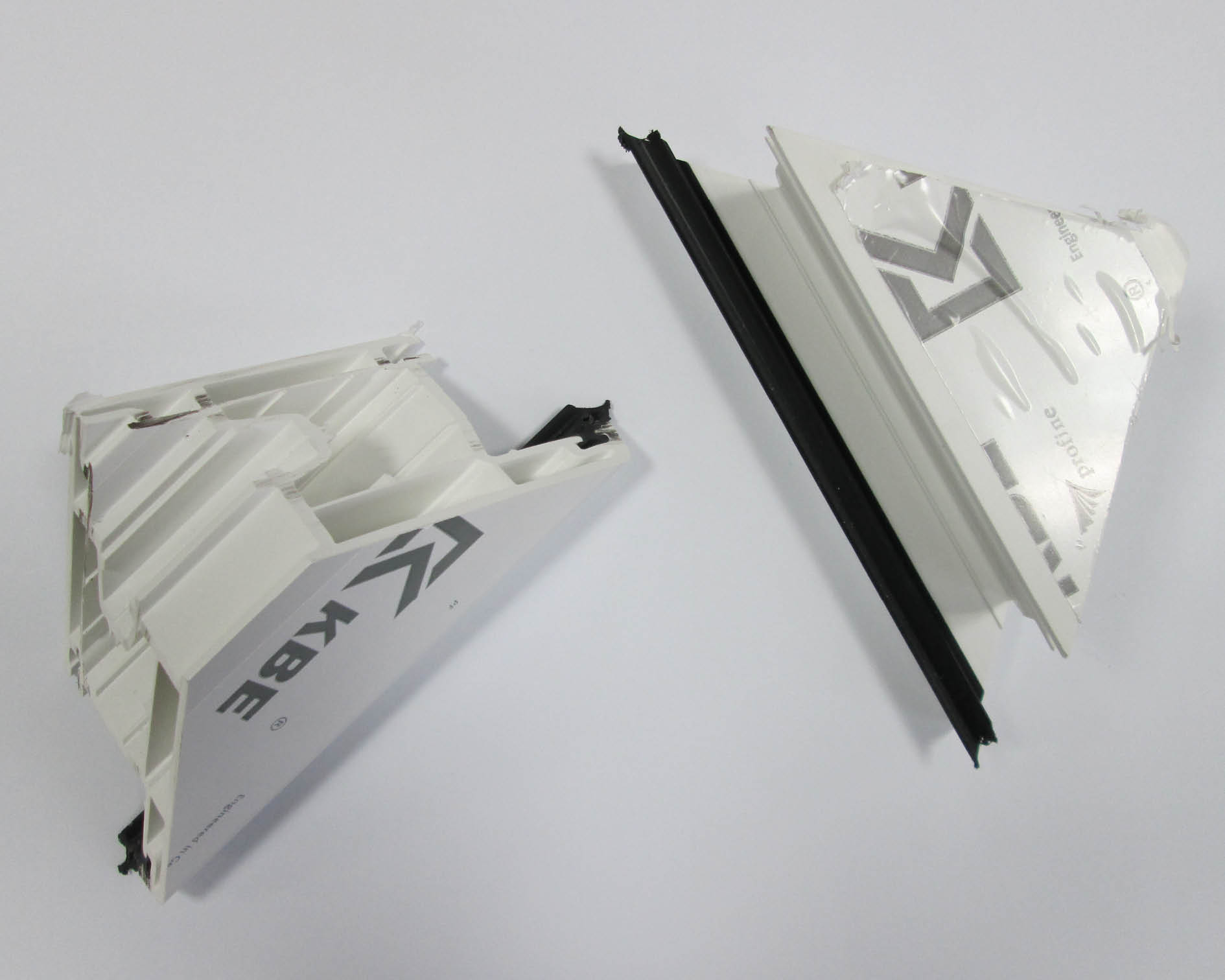

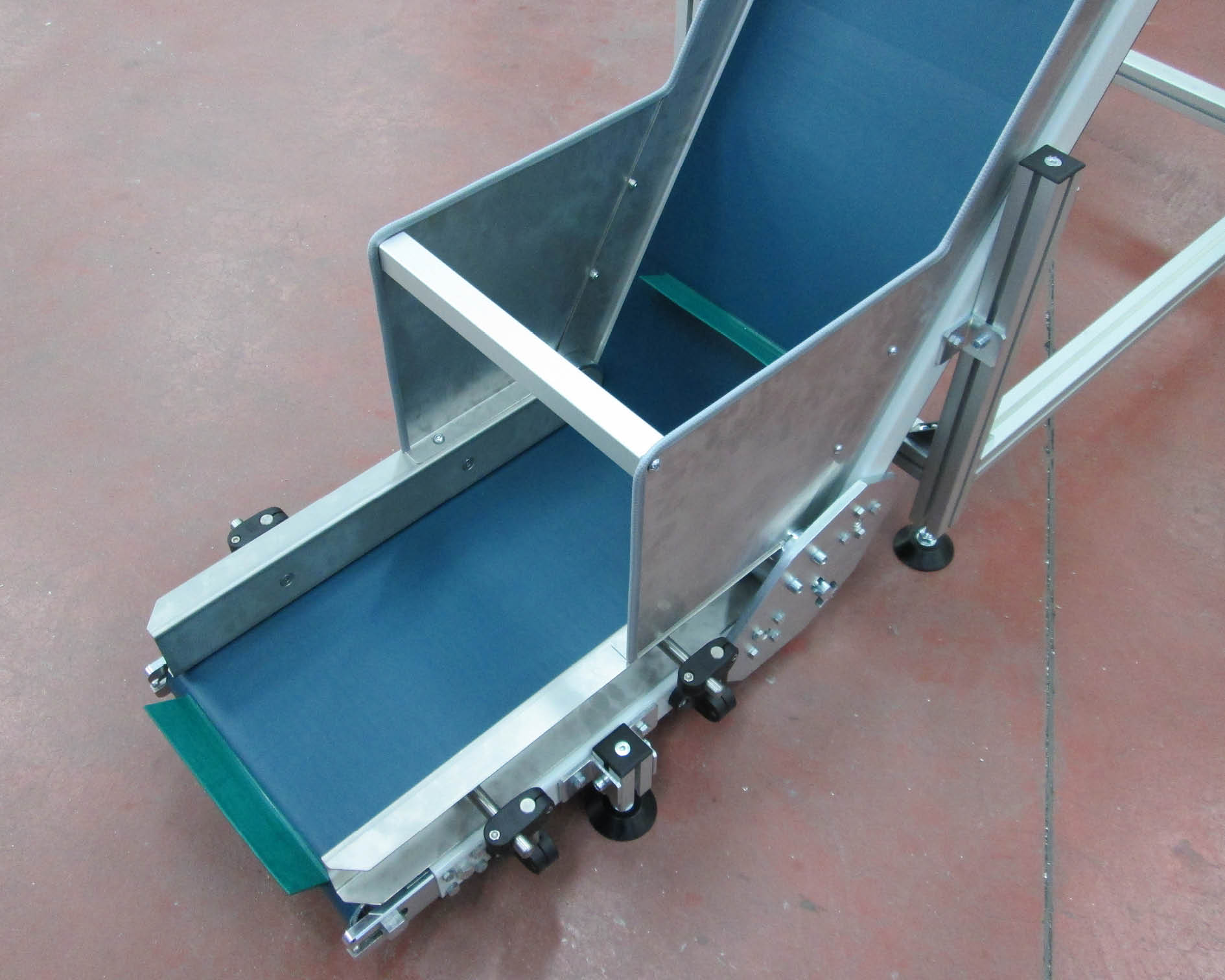

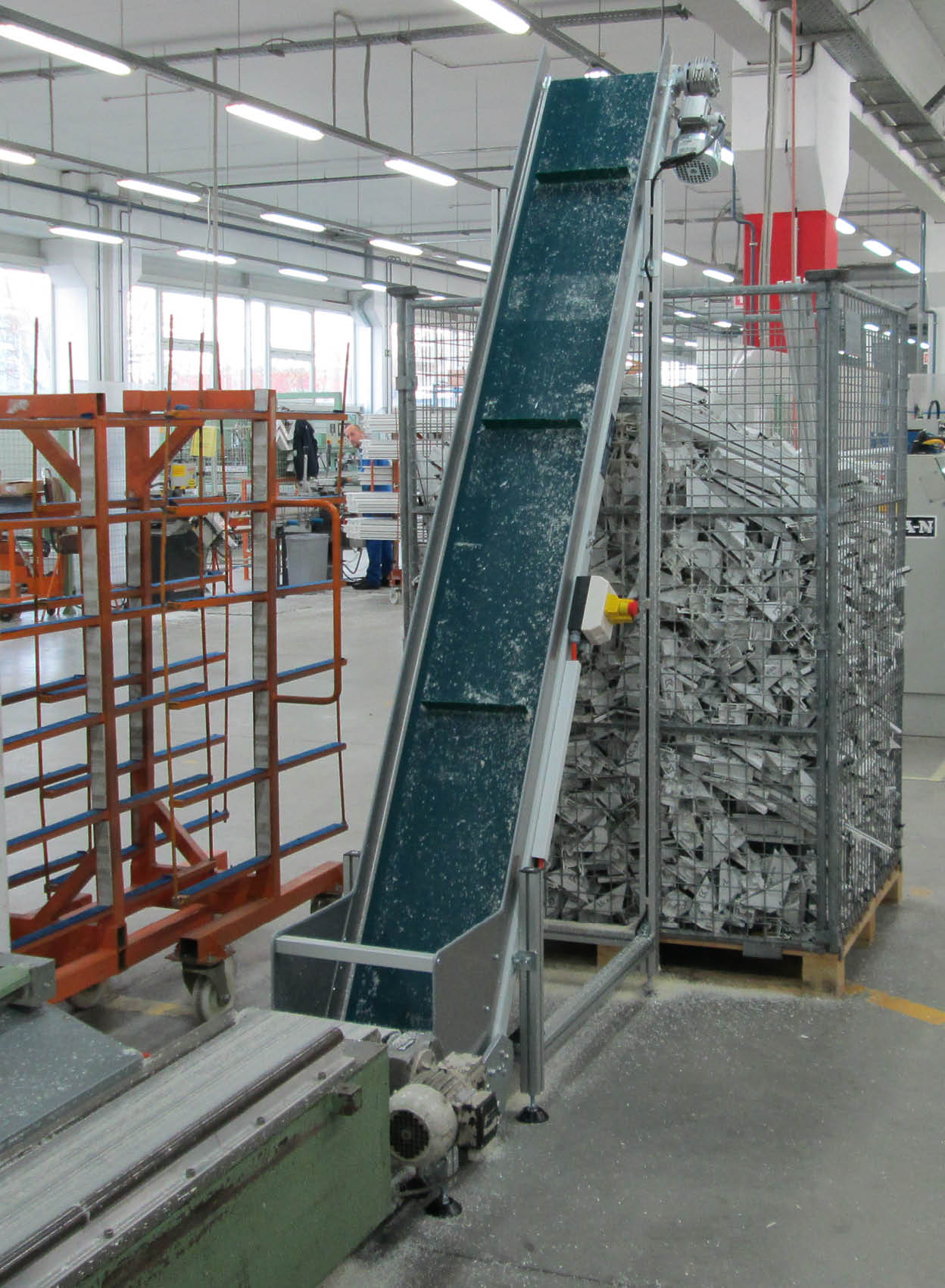

Dvokraki tračni transporter je namenjen za prenos krajših odpadnih delov plastičnih profilov v dva metra visok mrežast zabojnik. Odpadni deli prihajajo na transporter na višini 140mm, nato potujejo na poševnem delu na višino 2.650mm, kjer nato padejo v mrežast zbiralnik. Tračni transporter je jeklene izvedbe. Postavljen je na podnožje, zgrajeno iz Al-profilov. Nivelirne noge na podnožju omogočajo fino nastavljanje. Transporter je izveden kot dvo-kraki, z ravnim in poševnim delom.

POSEVNI TRANSPORTER 1

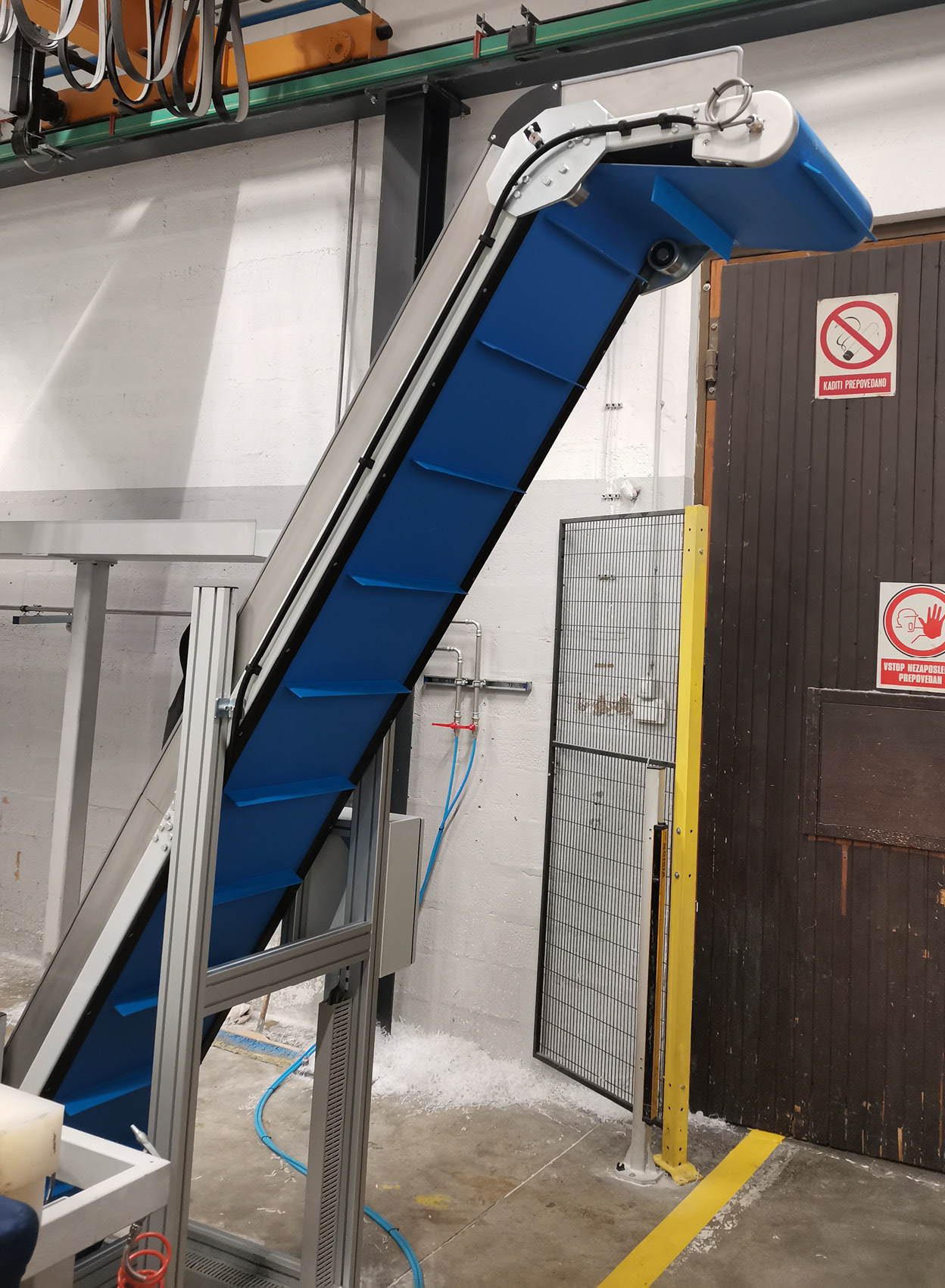

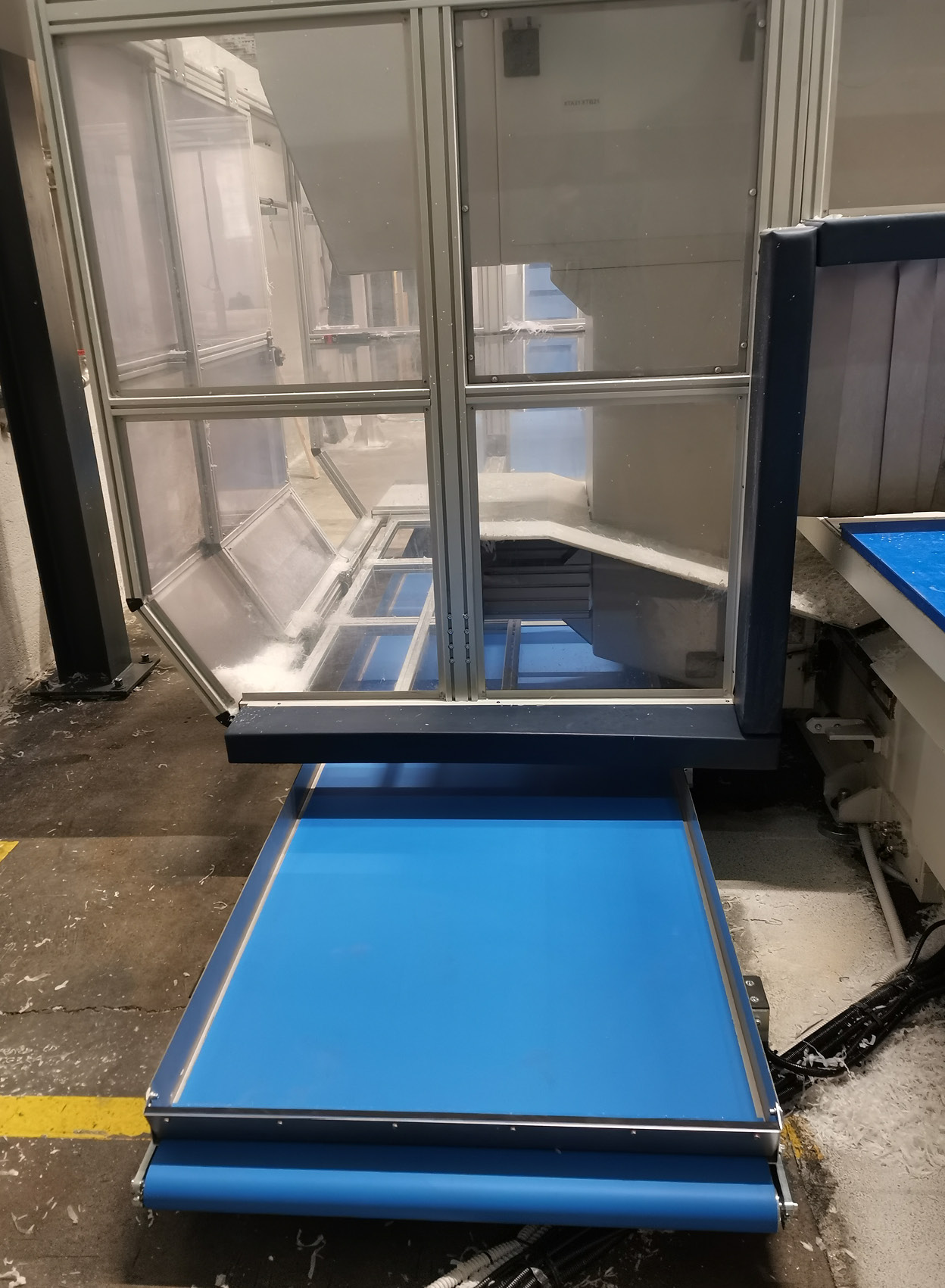

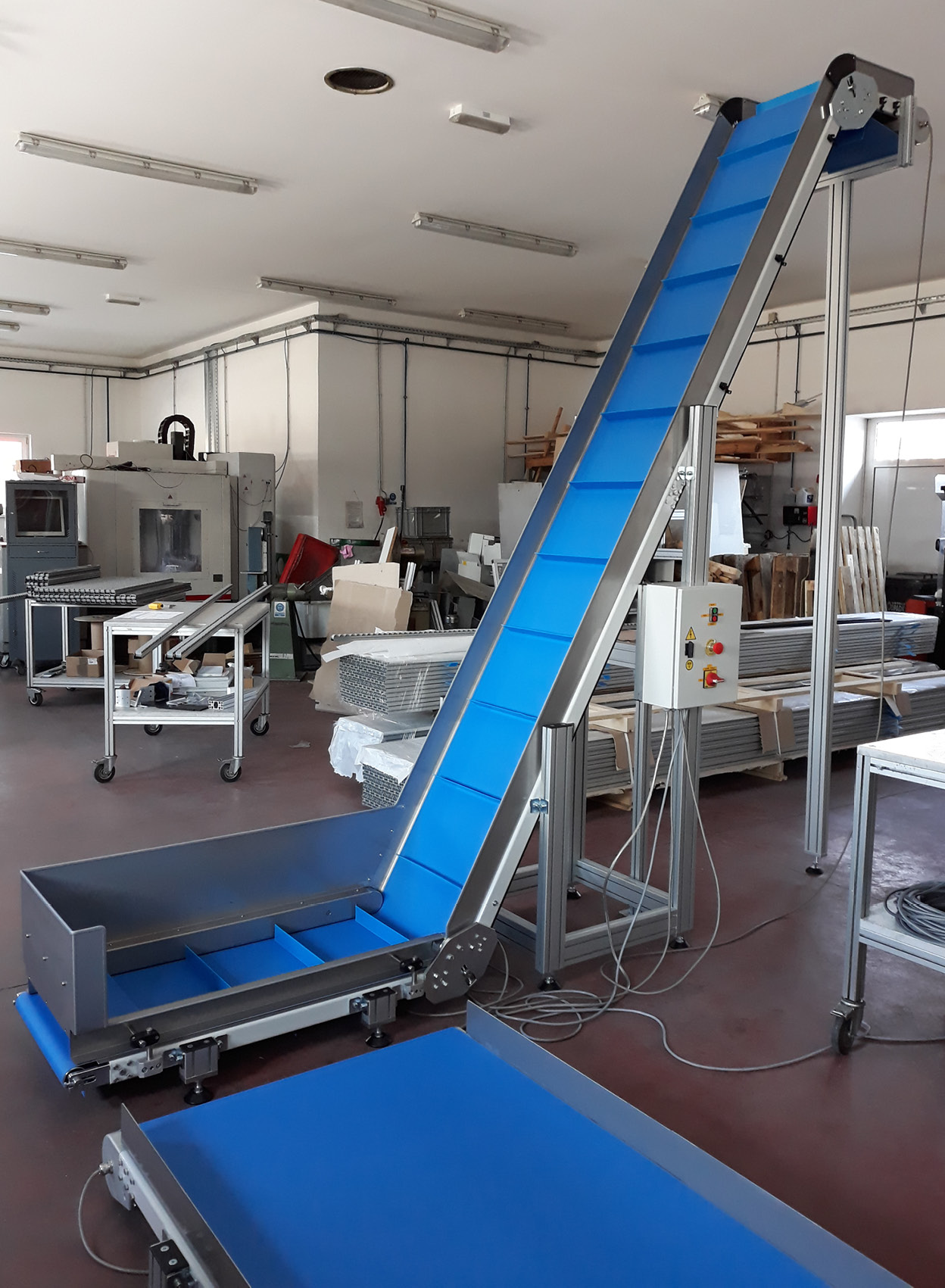

TRAČNI TRANSPORTERJI ZA ODVOZ ODREZKOV (641)

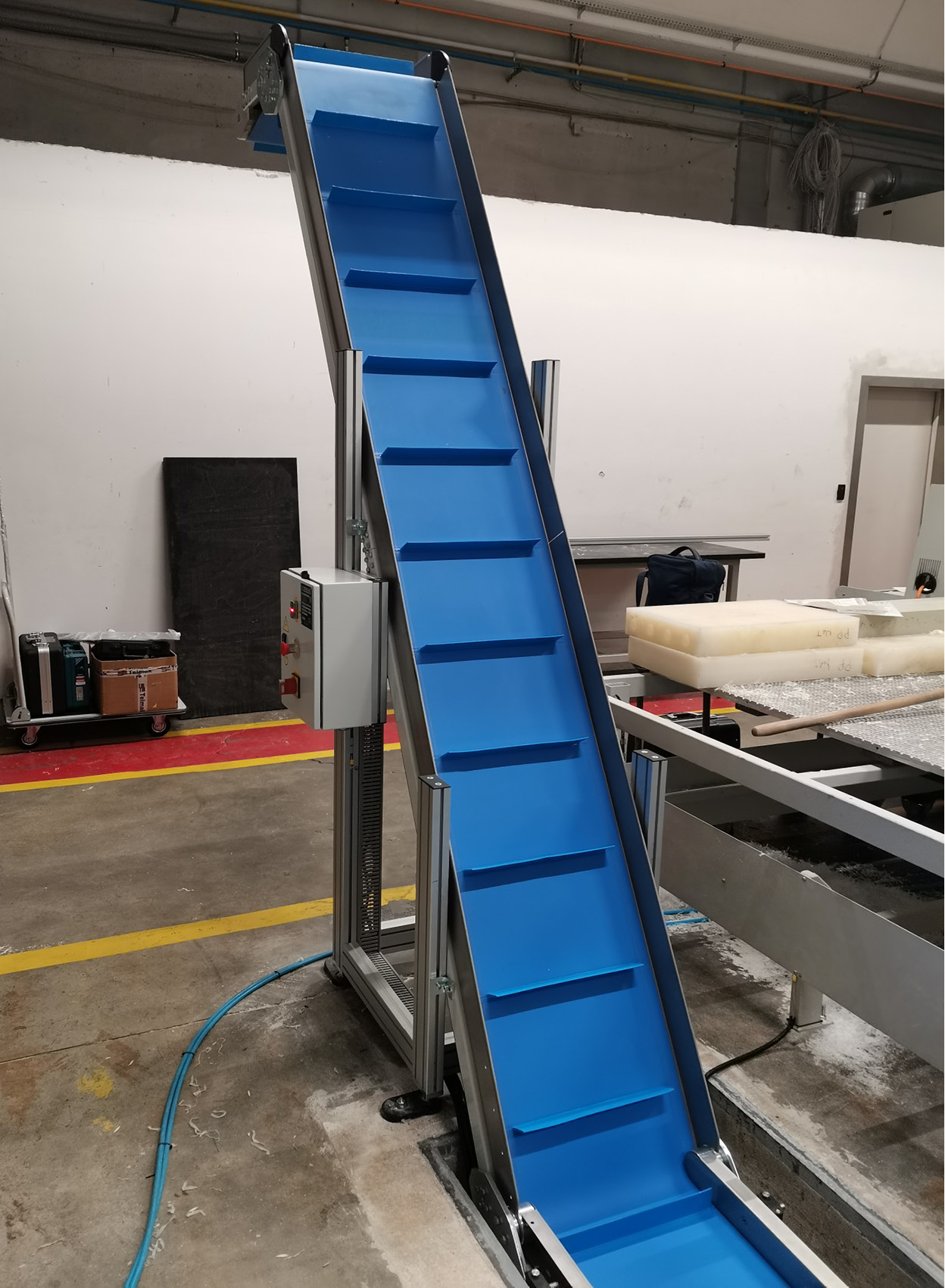

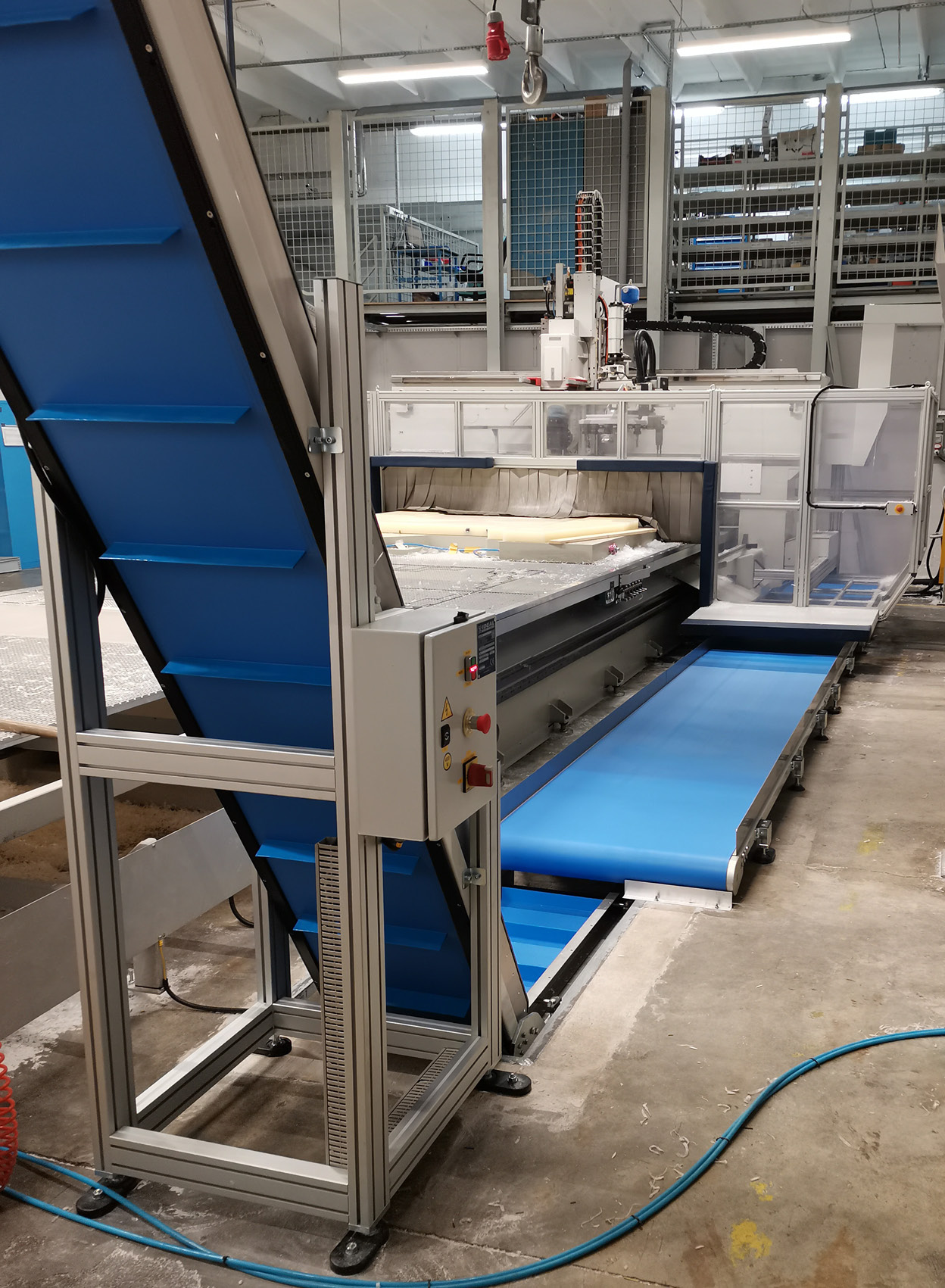

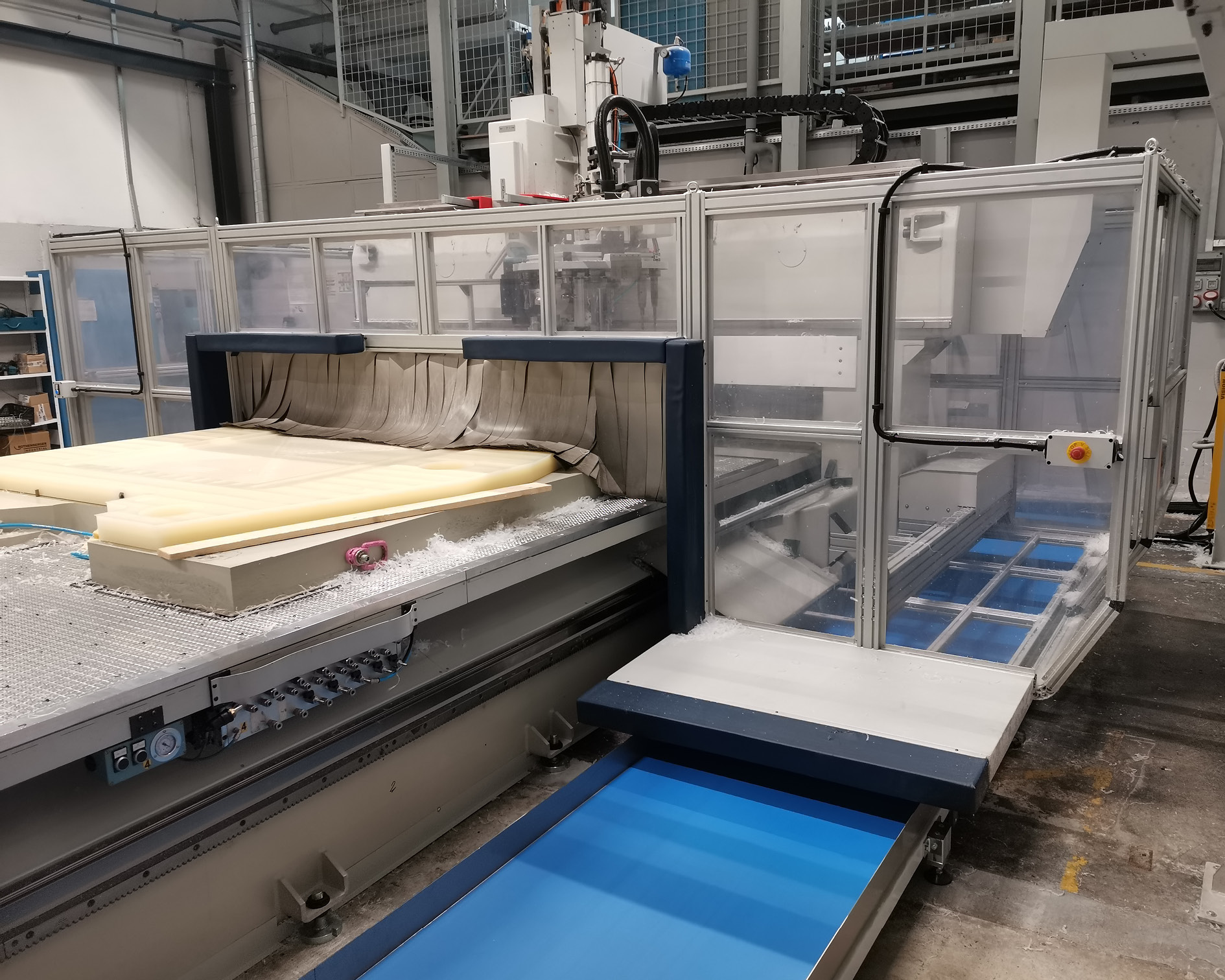

Tračna transporterja sta namenjena za odvoz plastičnih odrezkov izpod stroja za obdelavo plošč iz umetne mase v zbiralno vrečo, ki je nameščena na stojalu v sosednjem prostoru. Odrezke se izpihuje na prvi transporter na višini 160 mm, ki je postavljen vzporedno z obdelovalnim strojem. Drugi transporter sprejema in nadaljuje transport odrezkov na zgornjo višino, iz katere nato odrezki padajo v zbiralno vrečo. Transporter potiska material pod kotom, zato so na transportnem traku vgrajena prečna rebra, ki omogočajo potisk sipkega materiala na višji nivo. Dvižni transporter je postavljen pravokotno na prvega. Dvižni transporter je tro-krak, pri čemer je prvi krak postavljen v za ta namen pripravljeno gradbeno jamo. Poševni krak poteka skozi steno, na koncu tretjega padajo nato odrezki v zbiralno vrečo v sosednjem prostoru.

TRANSPORTER ODVOZ ODREZKOV 2
